Przekrój stropu drewnianego - Zbuduj go dobrze!

Przekrój stropu drewnianego pokazuje nie tylko belki, ale cały układ, od którego zależą nośność, sztywność, akustyka i trwałość przegrody. Przy budowie domu najwięcej błędów wynika nie z samego drewna, lecz z niedoszacowania rozpiętości, złego oparcia na murze i pominięcia warstw, które tłumią dźwięk oraz chronią przed wilgocią. W tym tekście porządkuję temat tak, żeby łatwiej było ocenić projekt, rozumieć rysunek techniczny i nie zamówić materiału w ciemno.

Jak czytać przekrój stropu drewnianego

W praktyce najważniejsze jest rozróżnienie między tym, co nośne, a tym, co wykończeniowe. Deski, płyta OSB, legary czy podsufitka nie mają tej samej roli co belka, więc nie można ich traktować jako zamienników. Jeśli na rysunku widzę same warstwy wykończenia bez czytelnego układu podpór nośnych, wiem, że projekt trzeba czytać bardzo ostrożnie.

To właśnie na etapie analizy przekroju widać, czy strop ma być lekki, widoczny od spodu, czy raczej zabudowany i lepiej izolowany. Od tej decyzji zależy dalszy dobór belek i warstw, więc naturalnie przechodzę do wymiarowania.

Jak dobrać belki do rozpiętości i obciążeń

Rozpiętość liczę w świetle ścian, czyli między realnymi podporami, a nie po zewnętrznym obrysie budynku. To ważne, bo kilka centymetrów różnicy potrafi zmienić wynik obliczeń i podnieść wymagany przekrój. W stropach drewnianych sztywność mocniej zwiększa wysokość belki niż jej szerokość, więc przy zmianie projektu zwykle korzystniej jest „dodać wzrostu” niż samej szerokości.

Projektant liczy to według Eurokodu 5 i przyjmuje rzeczywiste obciążenia: ciężar własny stropu, podłogę, warstwy wykończeniowe, ściany działowe oraz obciążenie użytkowe. Jeśli na stropie mają stanąć ciężkie przegrody, piec, wanna albo mocno obciążona podłoga, sam zakres „na oko” przestaje wystarczać.

To są zakresy orientacyjne, a nie gotowa recepta. W tradycyjnych układach spotyka się ograniczenie ugięcia do około L/300, czyli przy rozpiętości 4,5 m dopuszczalne ugięcie wynosi w przybliżeniu 15 mm. Gdy rozpiętość zbliża się do 6 m, ja przestaję patrzeć na uniwersalny wymiar z tabeli i zaczynam myśleć o obliczeniach, klasie drewna oraz ewentualnym drewnie klejonym.

Jeśli ten etap jest dobrze policzony, można spokojniej przejść do tego, jak sam strop układa się warstwowo i dlaczego nie warto oszczędzać na elementach, których potem nie widać.

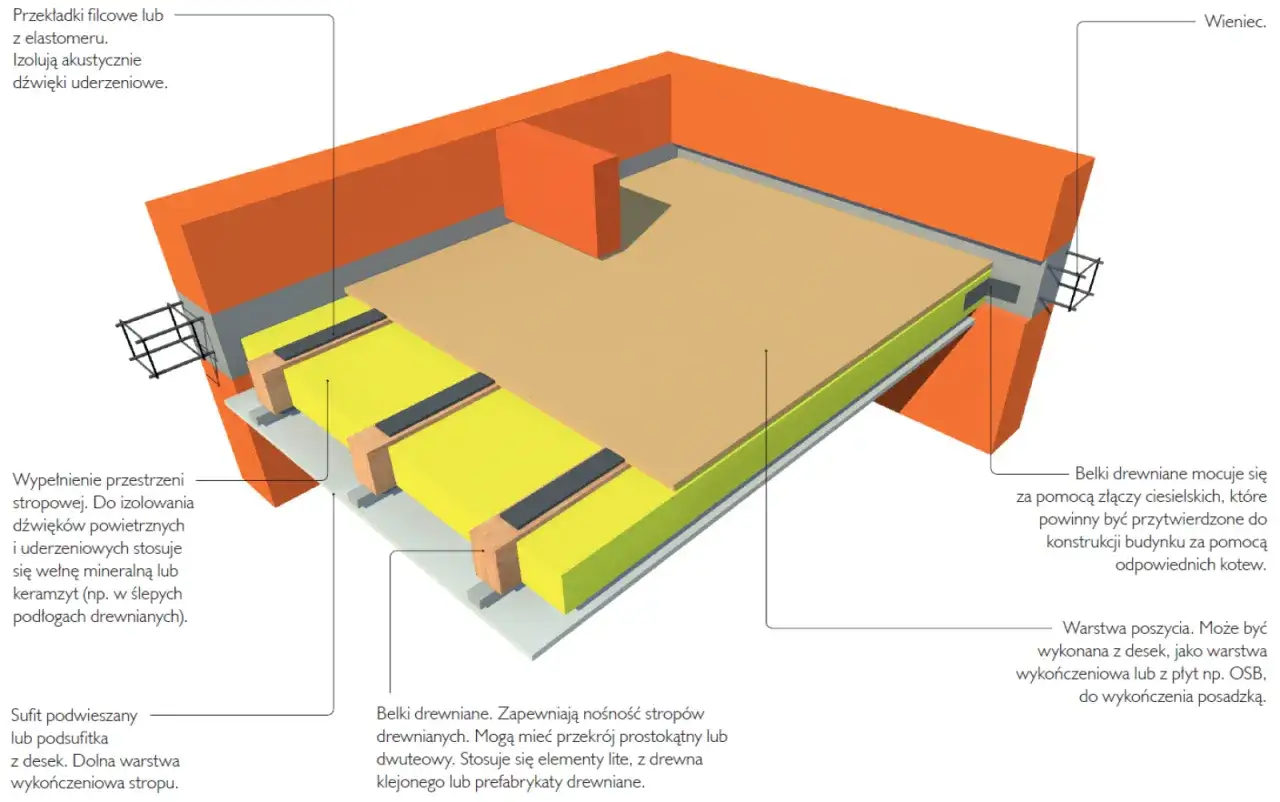

Z czego składa się poprawny układ warstw

Dobry strop drewniany nie kończy się na belkach. W zależności od funkcji pomieszczeń nad i pod stropem, układ może być prosty albo bardziej rozbudowany, ale zasada jest podobna: nośność zapewnia konstrukcja, komfort daje reszta warstw. Przy układzie „nagi” widoczne są belki i podłoga, przy stropie z pułapem pojawia się warstwa desek wspierających izolację, a przy podsufitce dochodzi jeszcze wykończenie od spodu.

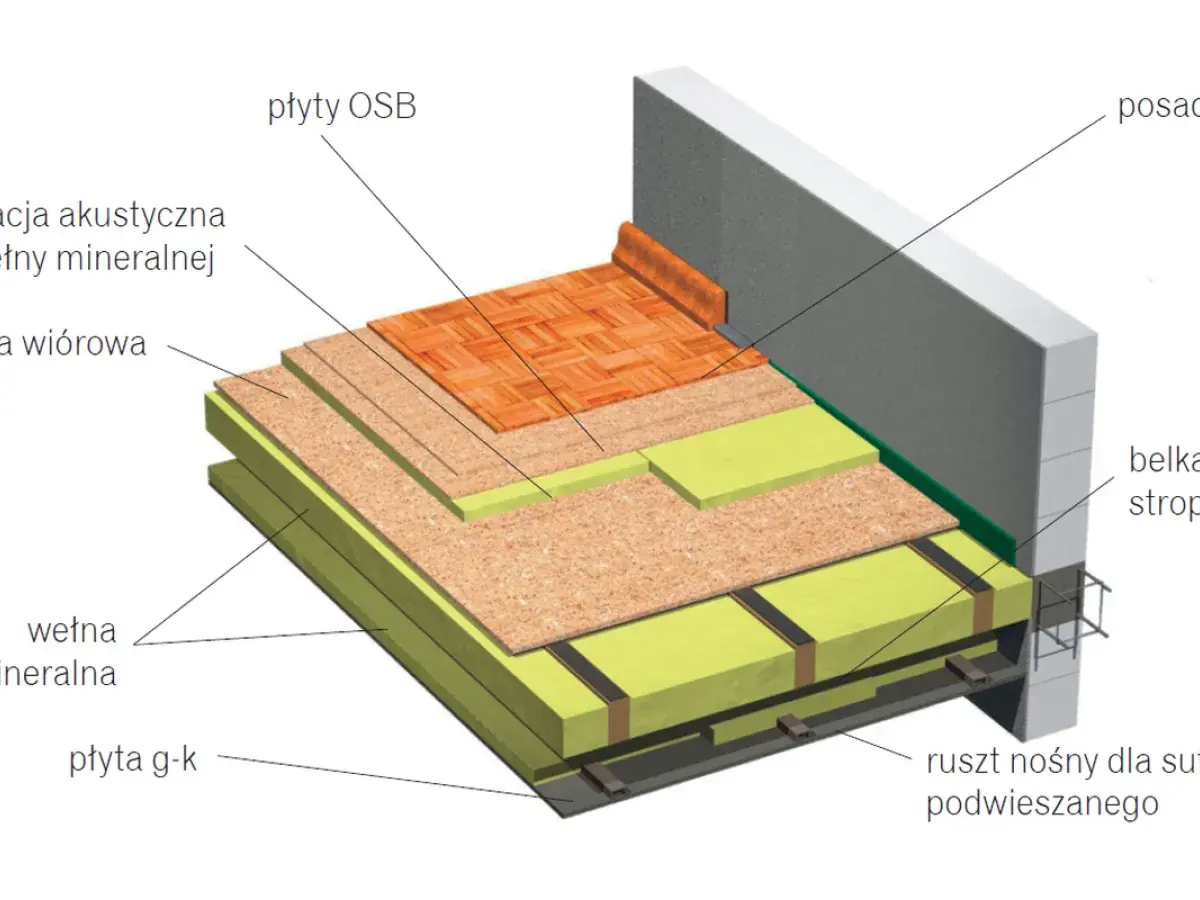

Pułap to po prostu warstwa desek lub innego poszycia, która zamyka przestrzeń między belkami i pomaga utrzymać materiał izolacyjny. W praktyce najczęściej spotyka się układ: podłoga, ewentualne legary wyrównujące, belki nośne, przestrzeń na wełnę mineralną, a od spodu podsufitka lub sufit z płyt. Taki przekrój poprawia akustykę i ogranicza odczuwanie „pustki” pod stopami.

Jeżeli strop oddziela ogrzewane kondygnacje, izolacja cieplna nie zawsze musi być bardzo gruba, ale izolacja akustyczna zwykle robi dużą różnicę. W praktyce kilka centymetrów wełny mineralnej i dobrze dobrana warstwa podłogowa często daje więcej niż późniejsze próby wyciszania gotowego stropu. Od tej strony naturalnie dochodzimy do połączenia drewna ze ścianą, bo właśnie tam najczęściej zaczynają się problemy.

Jak wykonać oparcie belek na murze bez ryzyka wilgoci

Najwięcej błędów widzę nie w środku stropu, tylko na styku belki z murem. Drewna nie powinno się wciskać w wilgotne, ciasne gniazdo bez możliwości wysychania, bo to prosta droga do zawilgocenia i osłabienia końcówki belki. Jeżeli belka opiera się na murze, trzeba oddzielić ją warstwą przeciwwilgociową i zostawić miejsce na odparowanie wilgoci.

• Nie zamykam końca belki w „mokrej kapsule” z zaprawy.
• Nie owijam drewna szczelnie ze wszystkich stron, jeśli nie ma wentylacji.
• Stosuję izolację przeciwwilgociową między murem a belką.
• Zostawiam luz, żeby drewno mogło wyschnąć.
• Przy połączeniach doczołowych używam wieszaków lub złączy przewidzianych przez producenta.

W tradycyjnych rozwiązaniach długość oparcia bywa zbliżona do wysokości belki, ale traktuję to jako punkt odniesienia, a nie sztywną regułę bez projektu. Dobrze jest też pamiętać o mostkach termicznych: źle rozwiązany detal przy ścianie potrafi wychłodzić narożnik pomieszczenia i przyspieszyć degradację materiału. Gdy detale podparcia są sensownie rozwiązane, można spokojniej dobrać drewno i złącza.

Jakie drewno i łączniki dają trwały efekt

Do stropów drewnianych używa się drewna litego, KVH albo BSH. Drewno lite jest najprostsze, ale jego jakość musi być przewidywalna; KVH to suszone i sortowane drewno konstrukcyjne, a BSH, czyli drewno klejone warstwowo, lepiej trzyma parametry przy większych rozpiętościach i bywa stabilniejsze wymiarowo. Jeśli belki mają być widoczne, ja częściej myślę o materiale selekcjonowanym wizualnie, bo wtedy konstrukcja i estetyka nie gryzą się ze sobą.

Łączniki też mają znaczenie. Wieszaki belek, kątowniki, kotwy i odpowiednie wkręty nie są dodatkiem „na wszelki wypadek”, tylko częścią systemu nośnego. Gdy ekipa miesza przypadkowe wkręty z elementami przewidzianymi dla innego obciążenia, oszczędność jest pozorna. W drewnie ważne jest nie tylko to, co trzyma belkę, ale też to, czy połączenie pozwala konstrukcji pracować bez nadmiernego skręcania i trzasków.

Warto też pamiętać o wilgotności materiału. Zbyt mokre drewno będzie później pracowało, a to oznacza ryzyko szczelin, skrzypienia i nieestetycznych prześwitów przy wykończeniu. Przy zakupie patrzę więc nie tylko na przekrój, lecz także na klasę materiału, sposób suszenia i to, czy producent podaje parametry konstrukcyjne jasno i bez marketingowej mgły.

Najczęstsze błędy, które ujawniają się po pierwszym sezonie

Najwięcej problemów nie wychodzi od razu. Strop potrafi wyglądać dobrze przez kilka tygodni, a potem zaczynają się skrzypienia, pęknięcia na suficie albo wyczuwalne ugięcie pod naciskiem. To zwykle efekt jednego z kilku powtarzalnych błędów.

• Za duży rozstaw belek względem planowanego obciążenia.
• Za mała wysokość przekroju, mimo że szerokość wygląda „solidnie”.
• Brak izolacji akustycznej w przestrzeni między belkami.
• Nieprawidłowe oparcie końców belek na wilgotnym murze.
• Sztywne zamknięcie drewna w warstwach, które nie pozwalają mu pracować.
• Brak miejsca na instalacje, przez co później ktoś podcina belki albo wierci je w przypadkowych miejscach.

To właśnie takie detale najczęściej rozbijają dobrą koncepcję konstrukcyjną. Ja zawsze powtarzam, że drewno nie wybacza byle jakiego montażu, ale odwdzięcza się trwałością, jeśli od początku ma zapewnione właściwe warunki. Gdy wiemy już, co może pójść źle, łatwiej ocenić, kiedy drewniany układ jest naprawdę rozsądnym wyborem.

Kiedy strop drewniany ma sens, a kiedy lepiej rozważyć inną technologię

Drewniany strop ma bardzo mocne strony: jest lekki, szybki w montażu, wykonywany „na sucho” i wygodny w domach, gdzie liczy się ograniczenie ciężaru konstrukcji. Dobrze sprawdza się też w remontach, adaptacjach poddaszy i tam, gdzie nie ma miejsca na ciężkie deskowanie oraz betonowanie. Jeśli zależy ci na widocznych belkach, to często jest wręcz najuczciwsze rozwiązanie.

Inną technologię rozważyłbym wtedy, gdy na stropie mają stanąć bardzo ciężkie przegrody, wymagania akustyczne są wysokie albo inwestor oczekuje dużej tolerancji na późniejsze zmiany układu pomieszczeń. W takich sytuacjach przewaga drewna zmniejsza się, a projekt trzeba policzyć jeszcze uważniej. To prowadzi do ostatniego praktycznego etapu: co sprawdzić, zanim materiał trafi na budowę.

Co sprawdzić, zanim zamówisz drewno i zaczniesz montaż

Zanim cokolwiek przyjedzie na plac budowy, sprawdzam pięć rzeczy: rozpiętość w świetle ścian, planowaną funkcję pomieszczeń, układ ścianek działowych, miejsce na instalacje i sposób oparcia belek. Jeśli któryś z tych punktów jest niejasny, lepiej zatrzymać się na etapie projektu niż nadrabiać to później deskami, podkładkami i improwizacją na budowie.

• Czy przekrój i rozstaw zostały policzone do realnych obciążeń, a nie „na oko”.
• Czy drewno ma właściwą klasę, suchość i powtarzalność wymiarów.
• Czy detal przy ścianie chroni przed wilgocią i umożliwia wentylację.
• Czy warstwy podłogi i sufitu uwzględniają akustykę.
• Czy instalacje nie będą osłabiały belek po montażu.

Jeśli mam zostawić jedną praktyczną myśl, to taką: w drewnianym stropie największą różnicę robi nie sam materiał, tylko dobrze policzony przekrój, sensowny rozstaw i poprawny detal przy podporze. Gdy te trzy elementy są dopięte, reszta staje się znacznie prostsza, a strop pracuje tak, jak powinien przez długie lata.
